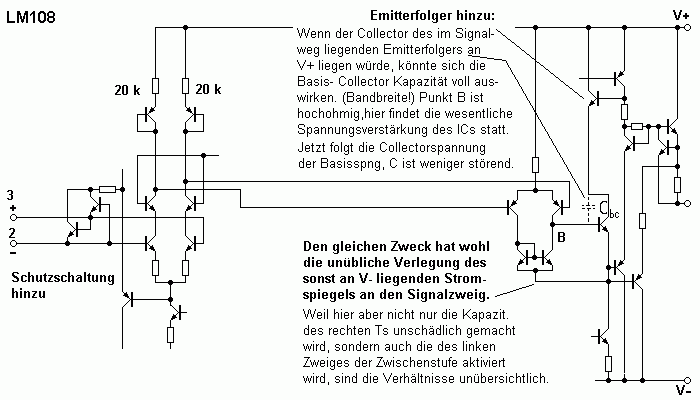

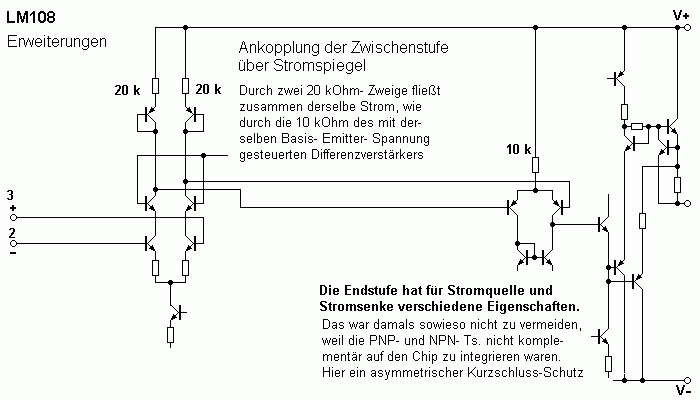

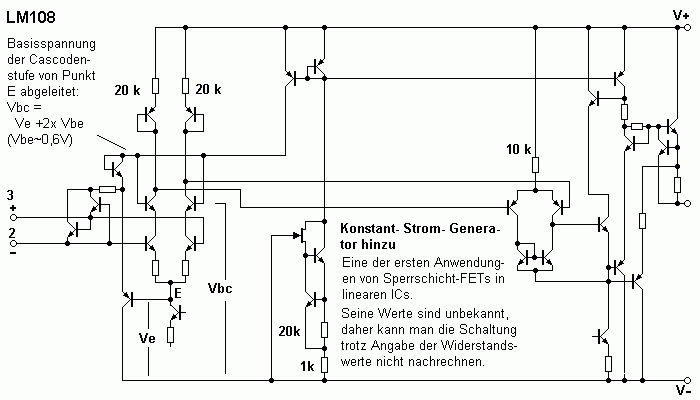

Nachdem wir bisher nur frühe Entwicklungen von RCA und Fairchild betrachtet haben, wollen wir nun einen wegweisenden Präzisionsoperationsverstärker von National Semiconductor unter die Lupe nehmen, den LM108.
National Semiconductor hat daraus eine Familie gemacht:
LM112 : Intern kompensiert, Balance- Anschlüsse

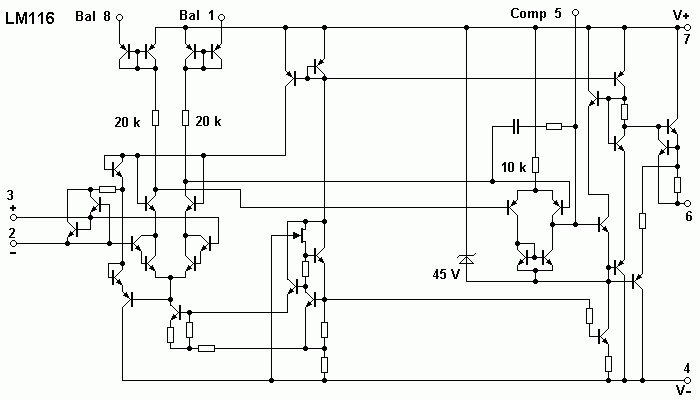

LM116 : wie LM112, jedoch Darlington- Eingänge

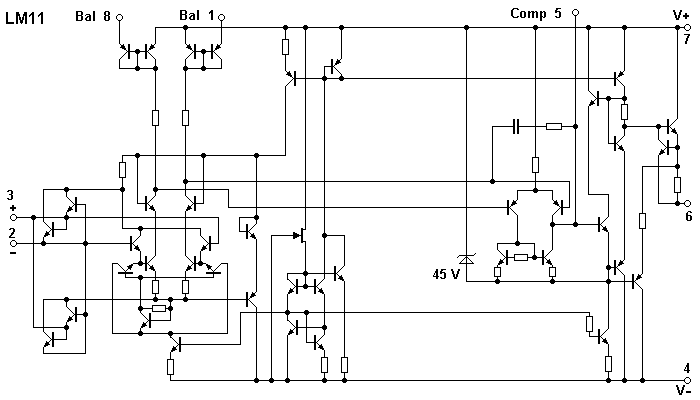

LM11 : wie LM116, jedoch komplexe Verbesserungen am Eingang
LM118 : wie LM116, jedoch komplexe Verbesserungen am Ausgang

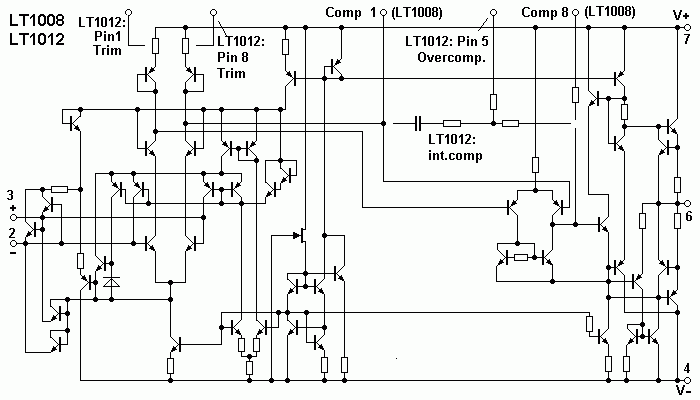

Weil der Signalpfad dem LM108 ähnlich ist, wurde hier auch der LT1008 eingereiht.

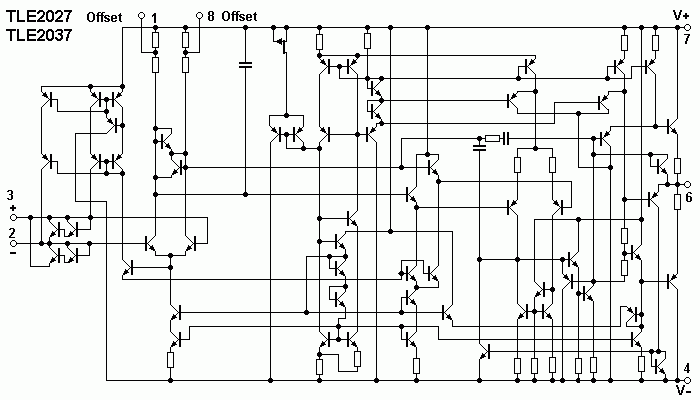

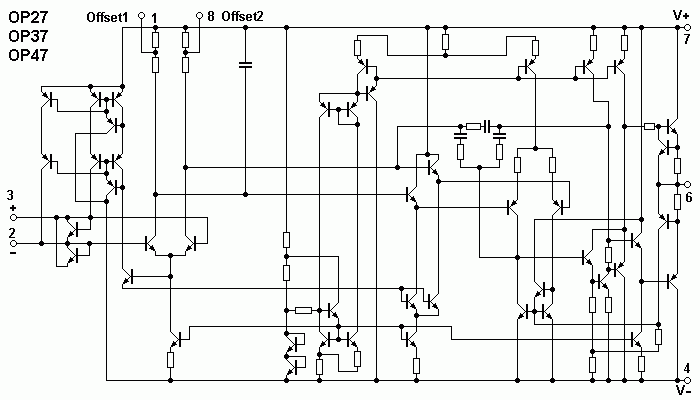

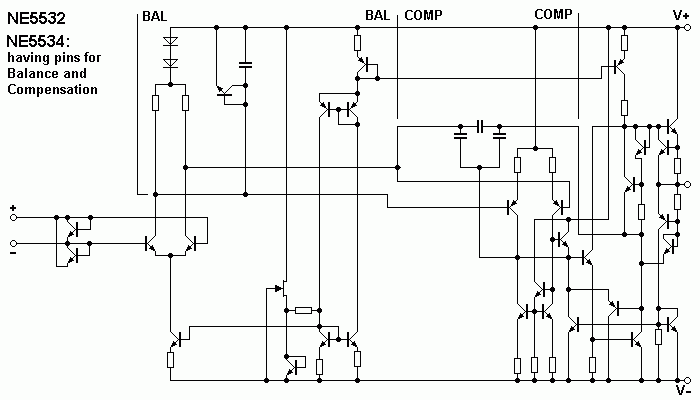

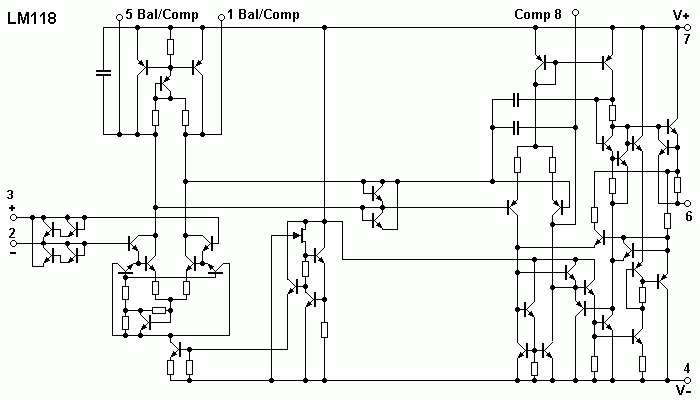

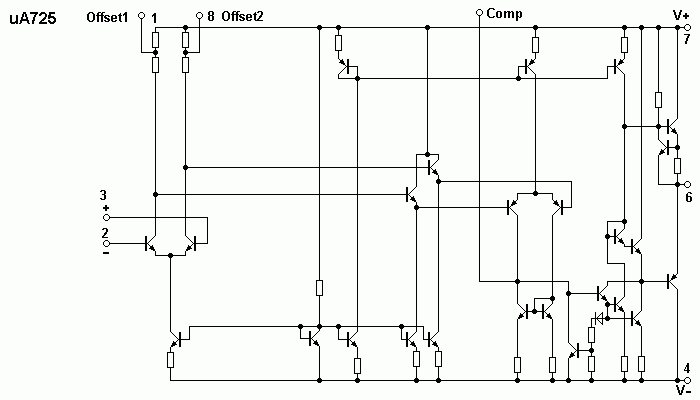

Mit dem LM118 lassen sich wiederum uA725, OP27, TLE2027 und NE5532 vergleichen,
was die Innenschaltung angeht. Je nach Zeit und Interesse der Leser sollen hierzu
später noch Details erklärt werden. In der gegenwärtigen Ausgabe finden
Sie zu den komplexeren ICs hier nur die zwecks leichterem Vergleich einheitlich
umgezeichneten Innenschaltungen.

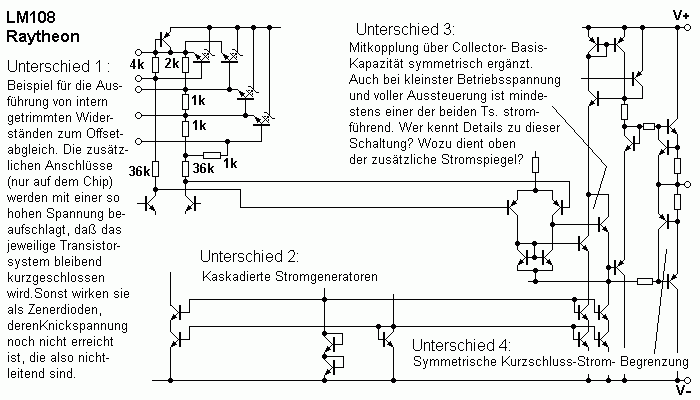

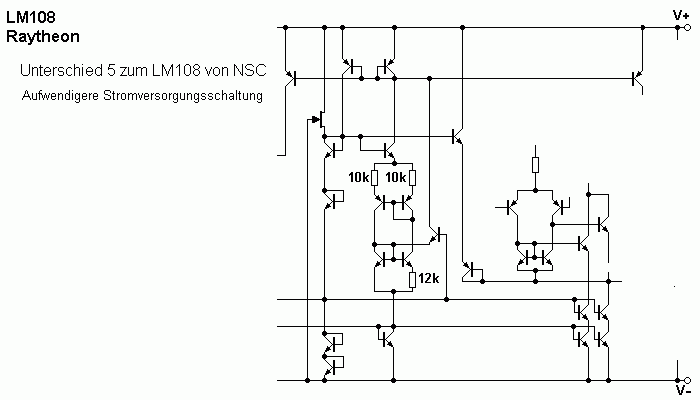

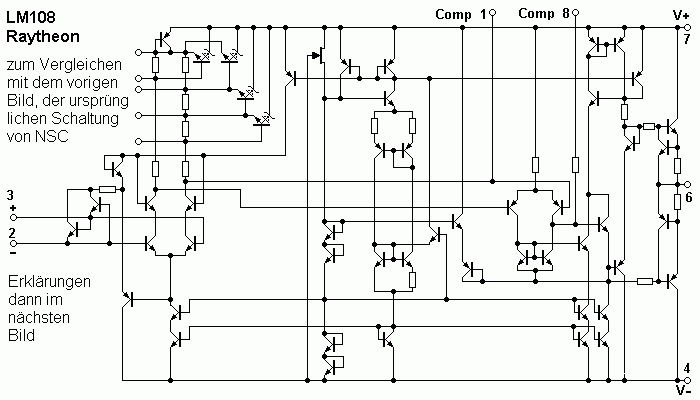

EXIT < > Weiter zum Vergleich Raytheon/NSC
